功能流程图是通过图形化的表达形式，阐述产品在功能层面控制的图表。功能流程图通常作为产品设计中期阶段的工具，通过图形化，能够更清晰、直观地传达产品在功能层面的控制，如功能动作、方向、逻辑等信息。它强调的是功能之间的逻辑和因果关系，可以具体表达每个页面内所包含的功能。
功能流程图具有纵观全局，梳理思路的作用。绘制功能流程图的过程能够帮助产品经理确定产品的功能范围，自上而下整体思考系统功能布局及功能间关系，避免不合理的逻辑。
业务流程图，描述产品的全部业务模块及相关联系，它可以是公司整体业务的流程，也可以指产品本身的整体业务，侧重表达产品业务逻辑的流转路径，老板、需求提出方等会比较关注；
功能流程图，描述产品的全部功能模块及相关联系，侧重表达产品功能逻辑的操作路径，它其实是业务流程图的细化，在业务流程图画完后，产品设计开始前画，面向产品经理和开发工程师；
页面流程图，描述产品的所有页面及相关联系，侧重表达产品页面元素之间的跳转关系，前端开发工程师和UI设计师会比较关注。
以上3种流程图根据工作内容、关注点、涉及到的相关角色等进行划分，可以理解为产品架构三部曲，各有所侧重，都对产品工作起到重要作用。
在了解如何绘制功能流程图之前，我们先来温习一下流程图常用图形元素的含义，方便在之后的绘图中正确使用每个图形。

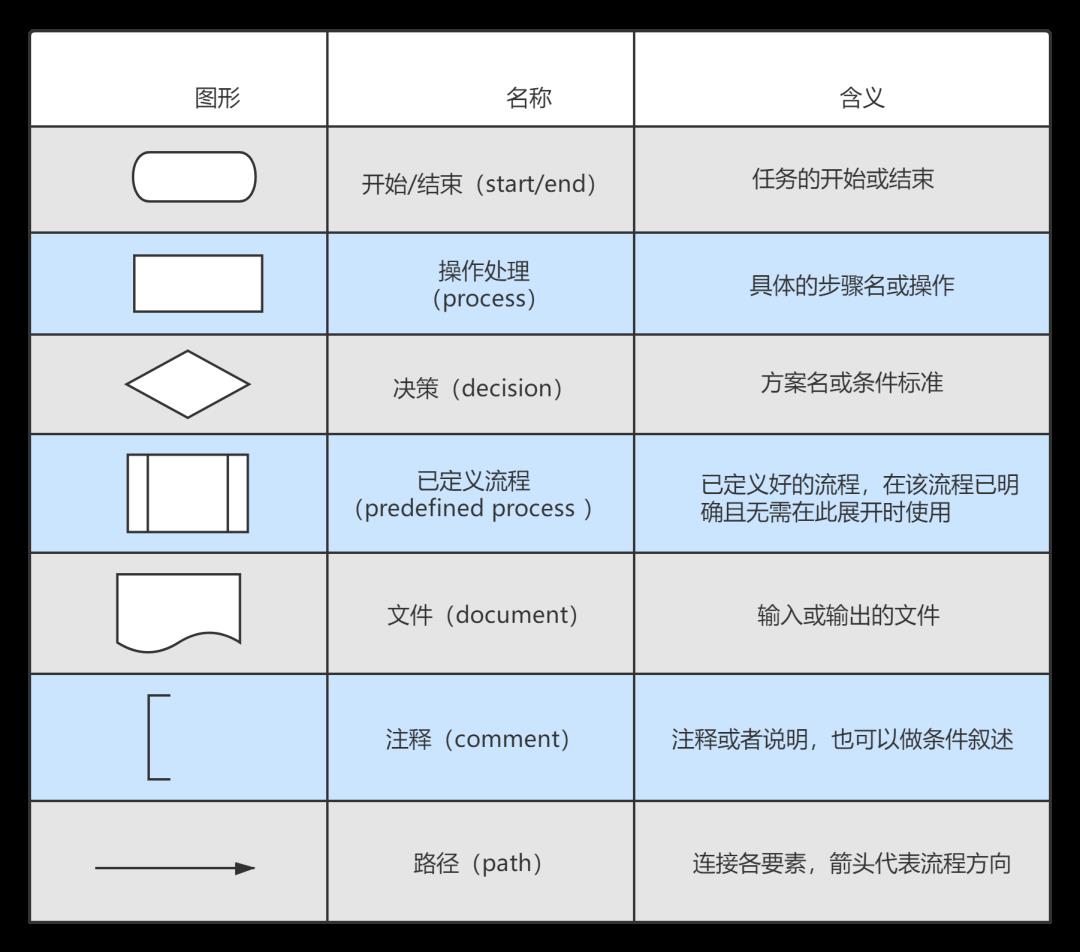

1、流程图常用图形元素
开始/结束：用一个椭圆标识，代表流畅的开始或结束。流程图之后一个开始，但可以有多个结束。
流程：用一个矩形标识，代表角色要执行的动作或步骤。
判断：用一个菱形标识，代表判断条件，有一个输入，两个输出。
流程线：带箭头的直线标识，代表流程执行步骤或数据方向，用于说明角色之间的协作关系。
注释：一般用于解释说明，可以用到一般流程的说明，也可以对规则要素进行说明。
子流程：当个别活动过于复杂时，可以用子流程进行详细的拆解。
在具体操作中，把鼠标放在左侧图形上面会显示每个图形代表的具体含义。
2、如何画功能流程图？
1）列出每个节点的功能。按照设定的用户使用产品流程，从开始到结束，用户与产品之间的交互，列出每个节点的功能。如果涉及多个角色、多条任务线，选择泳道图（跨职能流程图）绘制。
2）用有向箭头关联。使用有向箭头将功能之间联系起来，注意箭头方向代表用户的使用步骤。
3）增加条件判断。很多功能是有前置条件的，请使用有向箭头并辅以文字表示。所谓的条件就是前后端需要判断的逻辑。常见的条件有3种逻辑结构。
流程图的基本结构有三种：顺序结构、选择结构、循环结构。

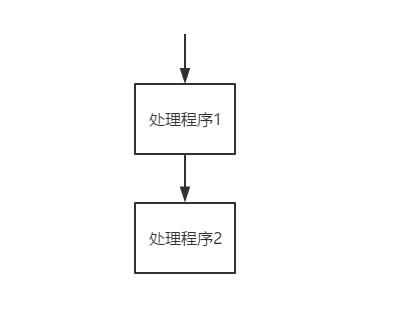

·顺序结构：处理程序顺序执行

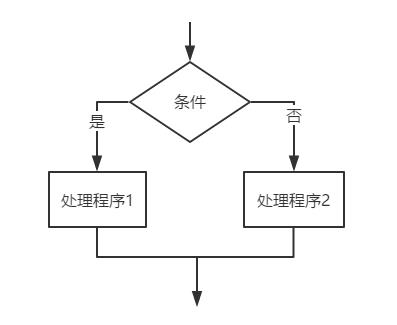

·选择结构：流程依据某些条件，分别进行不同处理程序

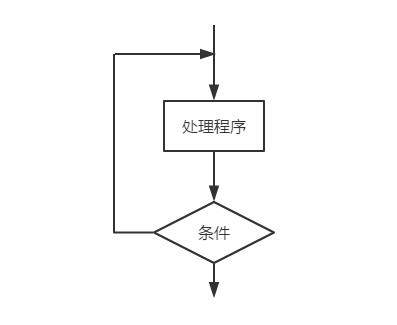

·循环结构：重复之行处理程序直到满足某一条件位置，即直到条件变成真为止
4）检查流程是否有误。
对功能流程图的基本含义和绘制方法了解之后，想要学会画功能流程图，中间还需要反复的练习，小编在模板库精选了6张案例分享给大家，多研究多实操就会了。
1、登录-功能流程图

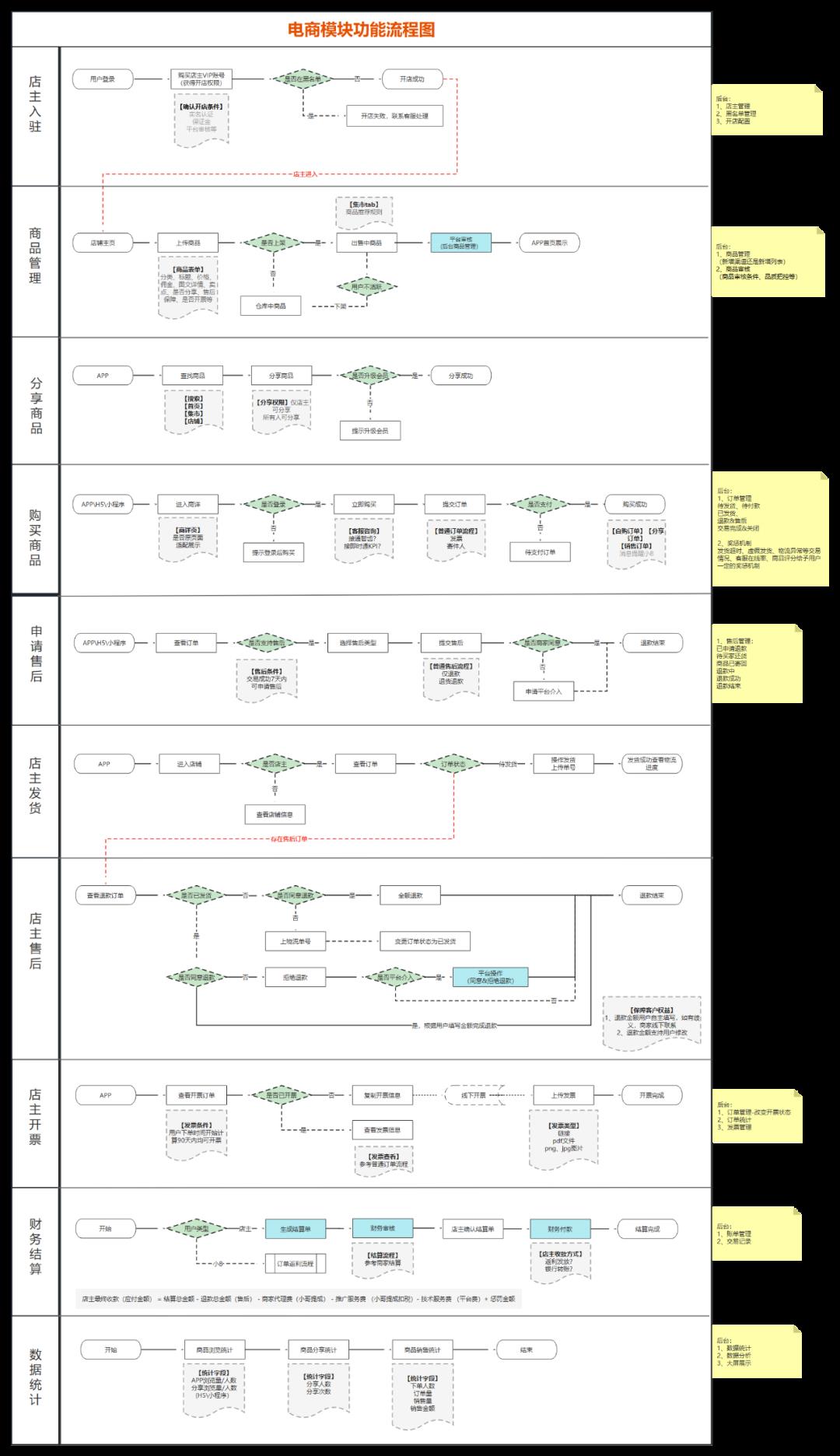

2、电商模块功能流程图
3、Excel批量上传功能流程图
4、拼多多砍价功能流程图
5、收款管理功能流程图
6、处置卡完成任务-功能流程图
本周关于功能流程图的分享，你在日常工作中经常会用到吗？
产品从业务到功能再到具体页面设计，是一个抽象到具体的落地过程，在这个过程中，确保产品功能的完整、流程的严谨，产品功能流程图起到举足轻重的作用，通过今天的分享，希望能帮助大家更快的掌握功能流程图的绘制。
